光学平台的生产意义及测量方法

发布日期：2019-05-05 作者：点击：

当今科学界的科学实验需要越来越精密的计算和测量，因此一个能与外界环境和干扰相对隔离的设备仪器对实验的结果测量时非常重要的。能够固定各种光学元件以及显微镜成像设备等的光学平台也成为科研实验中必备的产品。光学平台最主要的一个目标是消除平台上任意两个以上部件之间的相对位移。

测试方法

阻尼

光学平台或面包板最重要的特性为其共振频率。共振频率和振幅是负相关的，因此共振频率应尽可能地增大，从而将振动强度最小化。平台和面包板会在一个特定的频率范围内发生振动。为了改善性能，每种尺寸的平台和面包板的阻尼效果都需要进行优化。

平台阻尼需要进行各种测试，对其厚度/面积的比值进行优化。更大面积的平台（边长至少为10英尺或3米）具有厚度为12.2英寸（310毫米）的标准厚度，这样可以提高稳定性。对于更小面积的平台，厚度可以是8.3英寸（210毫米）或12.2英寸（310毫米），也可定制更大尺寸。

柔量

光学平台最广泛使用的振动响应传递函数为柔量。在恒定（静态）力的情况下，柔量可以定义为线性或角度错位与所施加外力的比值。在动态变化力（振动）的情况下，柔量则可以定义为受激振幅（角度或线性错位）与振动力振幅的比值。平台的任意挠度都可以通过安装在平台表面的部件相对位置变化表现出来。因此，根据定义，柔量值越小，光学平台就越接近设计的首要目标：将挠度最小化。柔量是与频率相关的，其测量单位为没单位力的错位量（米/牛顿）。

测量方法

使用脉冲锤对平台或面包板的表面施加一个已测量的外力，并将一个传感器贴合在平台或面包板表面对合成振动进行测量。

探测器发出的信号通过分析仪进行读取，并用于产生频率响应谱（即柔量曲线）。在光学平台的研发过程中，对平台表面上很多点的柔量曲线进行记录；但是，平台四个角上的柔量往往都是最大的。因此公司发布的柔量曲线和数据都是通过平传感器在台四个角上测得的，因此说明了最不理想情况下的数据结果。

单测数据

产品都需经过独立测试，并附带一份单独的测试数据报告和柔量曲线。这样一来，就可以提供比采用单一尺寸柔量曲线表示所有产品特性的工业标准更数据。柔量曲线和数据都是通过平传感器在台四个角上测得的，因此说明了最不理想情况下的数据结果。

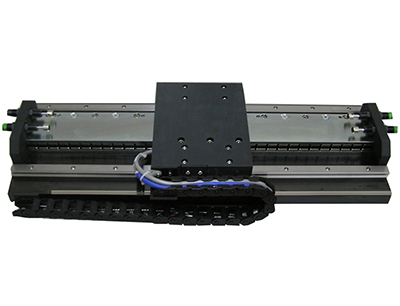

电动二维平移台
