电动旋转台:SNS-D-05XZT400S

您的当前位置: 首 页 >> 产品中心 >> 电动旋转台

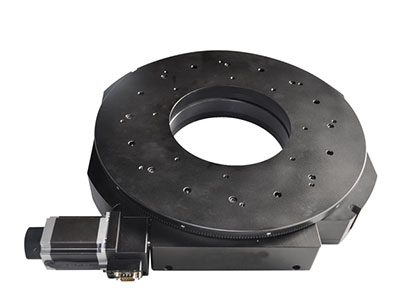

电动旋转台:SNS-D-05XZT400S

  • 所属分类:电动旋转台

  • 点击次数:
  • 发布日期:2020/10/15
  • 在线询价
  • 详细介绍

产品特性:
1,标配步进电机和DB9针接口,公司自主研发的多款运动控制器均可对其实现自动化控制
2,旋转轴系采用多道工艺精密加工而成,配合精度高,承载大,寿命长
3,采用精密研配的蜗轮蜗杆结构,运动舒适,可以任意正向和反向旋转且空回极小
4,设计精巧的消空回结构,可调整长期使用造成的空回间隙
5,特殊的结构设计保证了旋转台面极低的端跳和偏心,使旋转运动更加平稳
6,旋台的中心通孔与旋转中心有严格的同轴度要求,旋台的中心孔径有严格的配合公差限制,方便客户做精密定位
7,台面外围的刻度圈是激光刻划标尺,标尺可相对台面转动,方便初始定位和读数
8,步进电机和蜗杆通过进口高品质弹性联轴节连接,传动同步,消偏性能好,大大降低了偏心扰动且噪音小
9,电动旋转台可平放使用也可立式使用,可与其他种类台子组成多维电动调整台
10,可增加限位功能,增加初始零位,换装伺服电机,加装旋转编码器,加装圆弧光栅接受产品的改制和量身定制

产品型号

SNS-D-05XZT400S

结
构
描

角度范围

360°

台面尺寸

φ400mm

传动比

720∶1

驱动机构

蜗轮和蜗杆结构

导轨形式

精密转台轴承

步进电机(1.8°)

SST57D3301

主体材料

铝合金

表面处理

阳极氧化发黑

中心承载

450kg

重量

29kg

精
度
描

分辨率

0.0025°=9″(无细分)
0.000125°=0.45″(20细分)

速度

5°/sec

重复定位精度

0.002°=7.2″

******定位精度

0.005°=18″

端跳精度

20µ

空回

0.005°=18″

偏心

30µ

丢步

0.005°=18″

平行度

120µ
