三维电动旋转台

您的当前位置: 首 页 >> 产品中心 >> 电动旋转台

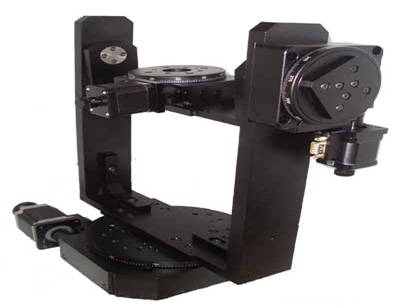

三维电动旋转台

  • 所属分类:电动旋转台

  • 点击次数:
  • 发布日期:2019/05/07
  • 在线询价
  • 详细介绍

产品特性:

☉标配步进电机和RS232接口,公司自主研发的WNSC系列运动控制器可对其实现自动化控制

☉旋转轴系采用多道工艺精密加工而成,配合精度高,承载大,寿命长

☉采用精密研配的蜗轮蜗杆结构,运动舒适,可以任意正向和反向旋转且空回极小

☉设计精巧的消空回结构,可调整长期使用造成的空回间隙

☉特殊的结构设计保证了旋转台面极低的端跳和偏心,使旋转运动更加平稳

☉旋台的中心通孔与旋转中心有严格的同轴度要求,旋台的中心孔径有严格的配合公差限制,方便客户做精密定位

☉台面外围的刻度圈是激光刻划标尺,标尺可相对台面转动,方便初始定位和读数

☉步进电机和蜗杆通过进口高品质弹性联轴节连接,传动同步,消偏性能好,大大降低了偏心扰动且噪音小

☉可增加限位功能,增加初始零位,换装伺服电机,加装旋转编码器,接受产品的改制和量身定制

产品型号

SNS-D-302ZW200M

角度范围

XYZ三轴360°

台面尺寸

150×150mm

传动比

180∶1

驱动机构

蜗轮和蜗杆机构

导轨形式

轴承

步进电机(1.8°)

SST57D3301

主体材料

铝合金

表面处理

阳极氧化发黑

中心承载

10kg

重量

10kg

分辨率

0.01°=36″(无细分)

0.0005°=1.8″(20细分)

速度

10°/sec

重复定位精度

0.005°=18

端跳精度

15µ

空回

0.005°=18

丢步

0.005°=18



精密旋转台
